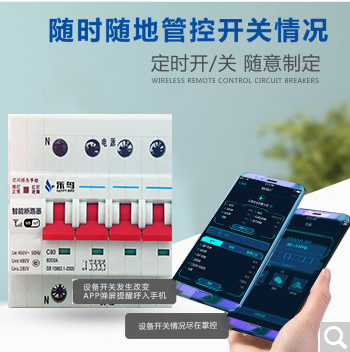

智能斷路器的工作原理:
這就要求供電系統具有比較高的自動化程度和智能化水平,當電力系統出現一些故障時系統中的智能保護設備能及時識別故障類型,快速切除系統中的故障部分,防止故障進一步擴大,使整個系統能夠正常運行。除了要能正常分合相關系統額定電流外,還要在相關系統故障時能快速有選擇性地可靠分?jǐn)嘞嚓P(guān)系統短路故障電流,且不能出現越級跳閘或拒動現象。
漏電開關的工作原理:
漏電開關內部的鐵芯上有主副繞組,而主繞組又分輸入輸出繞組。假設電路中不存在漏電現象,那么I入=I出,鐵芯副繞組就不會產生感應電動勢,漏電開關就不會跳閘。反之,I入≠I出,鐵芯副繞組就會產生感應電動勢,達到漏電開關額定動作電流值,漏電開關則跳閘。
智能空開跟漏電開關的區別:
用途方面兩者不能替代對方。雖然漏電開關也是開關的一種。由于兩者的工作原理不同,前者不僅具備短路、過載、欠壓的保護功能,而漏電沒有漏電現象或者有漏電現象且達不到動作電流漏電開關不動作。大體上漏電開關不僅具備空氣開關的基本功能,還具備漏電保護作用,避免作業人員的傷害及電氣設備的損壞。
動作方面的差異,從空氣開關來說,它只要有過電電流就跳閘,而漏電開關檢測的剩余電流不高于其額定動作電流不會跳閘。前者可認為是主動動作后者是被動動作。但是后者在電路中可以作為一種控制信號或報警信號發出,可以使主電路的開關動作切斷電源或者發出報警提醒從業人員有漏電現象,從而使其完成保護使命。其實從本質上講,空氣開關是用電過程中發生電路故障的保護電器而且故障現象明顯,例如短路、過載等并很危險。漏電開關是剩余電流檢測裝置,漏電現象不易發現但可能會危及人的生命及電氣設備的安全。
